Análise em Profundidade da Depressão
Uma interpolação linear entre o valor máximo do assentamento Smax na superfície do terreno e o deslocamento no tero da escavação ua é utilizada para calcular o assentamento máximo S à profundidade h abaixo da superfície do terreno, num solo homogéneo.

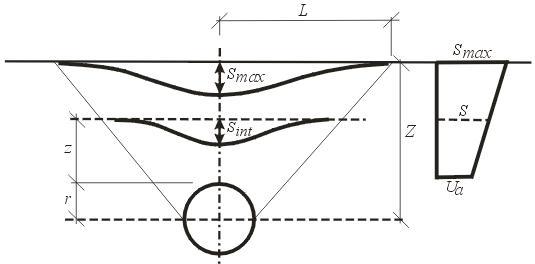

Análise da depressão para uma profundidade
A largura da depressão na zona da sobrecarga l é dada por:
onde: | L | - | comprimento da depressão na superfície do terreno |
r | - | raio da escavação | |
Z | - | profundidade do ponto central | |
z | - | profundidade da análise |
Os valores l e S são utilizados para determinar a forma da depressão sobrecarregada, acima da escavação.
